Устройство емкости для химических реактивов

Задача Сконструировать «бассейн» для баков с химическими составами.

Во время реконструкции главного здания «Остров» превратил пустующее помещение в цех покраски металлических изделий. Но для выполнения полного цикла недостает участка подготовки металла к покраске. Для этого «Эрцог» смонтировал «бассейн», в котором разместились емкости с реагентами для очистки металла.

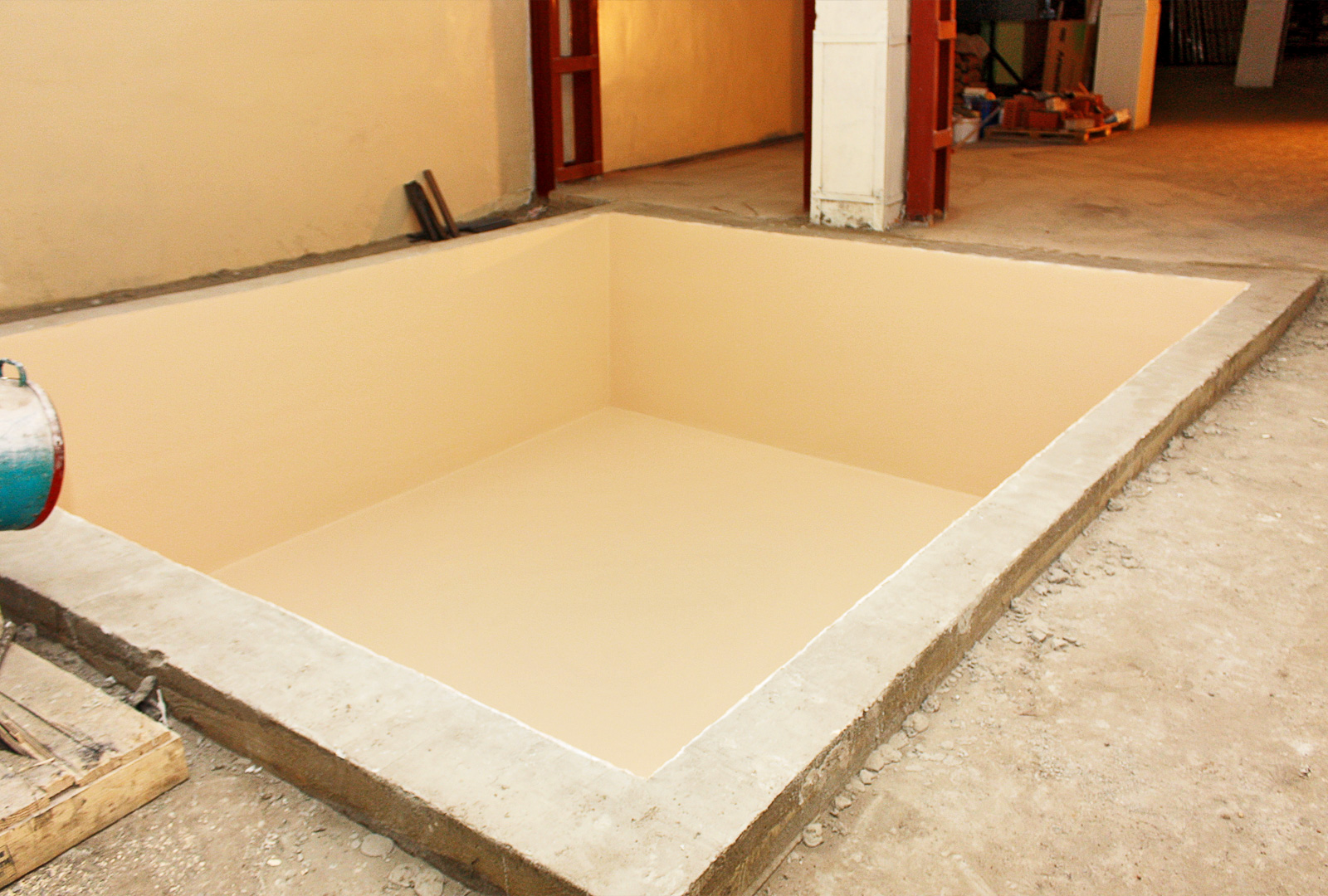

былостало
1 / 0

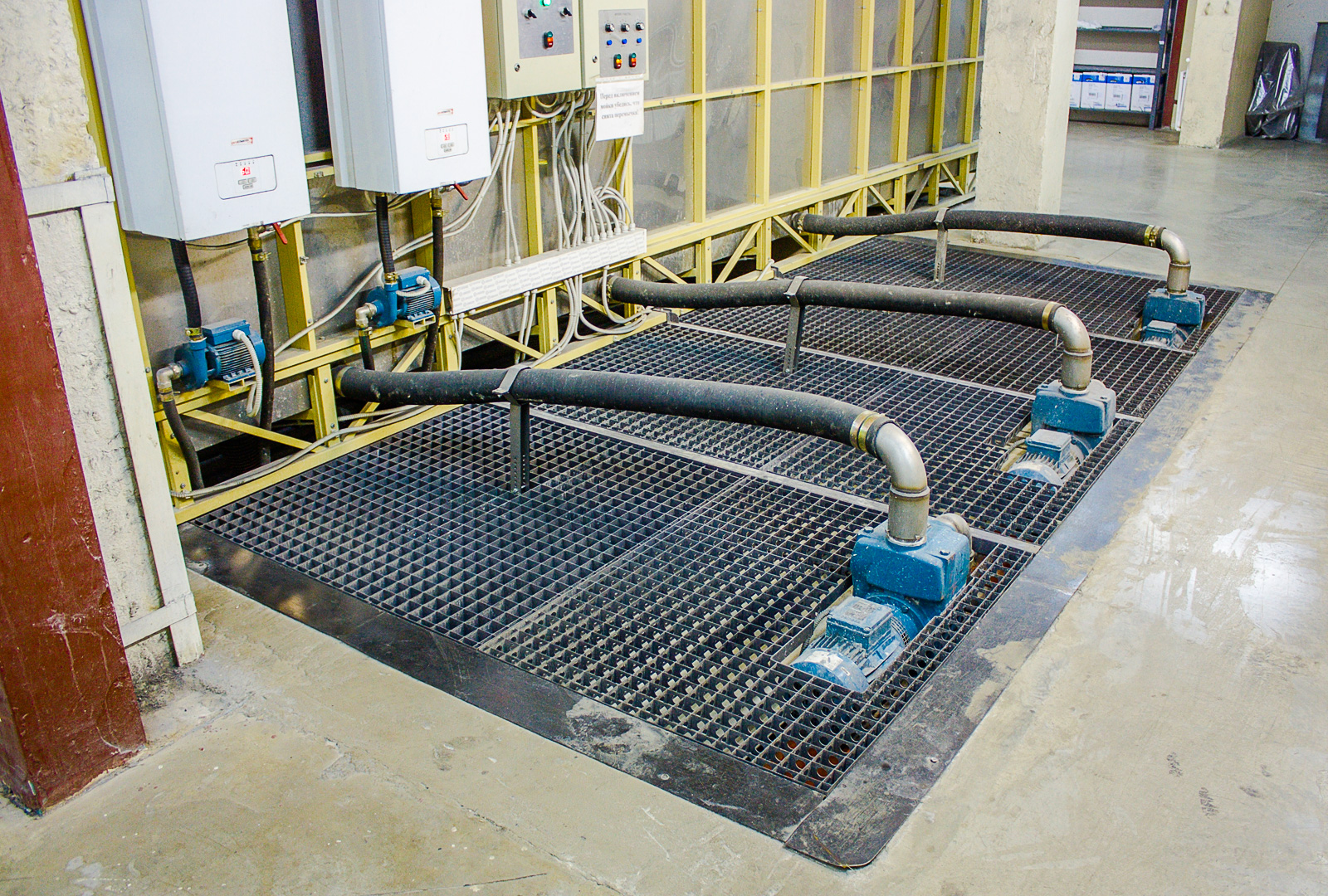

Новое оборудование идеально погрузилось в новый «бассейн».

155-foundation-02

Клиент

Остров

Объект

ОстровКомпания разрабатывает, производит и собирает промышленные холодильные установки.

Объёмы работ

  • Оштукатуривание, шпатлевание и покраска фундамента эластичными материалами: 54 м2
  • Демонтаж железобетонной плиты перекрытия: 14 т
  • Разработка грунта внутри помещения: 36 м3
  • Устройство железобетонного фундамента: 16 м3

Применяемые материалы

Арматура ГОСТ 5781-82.

Бетон В25.

Сухие смеси «Основит».

Эластичные материалы «Эмакра».

Процесс

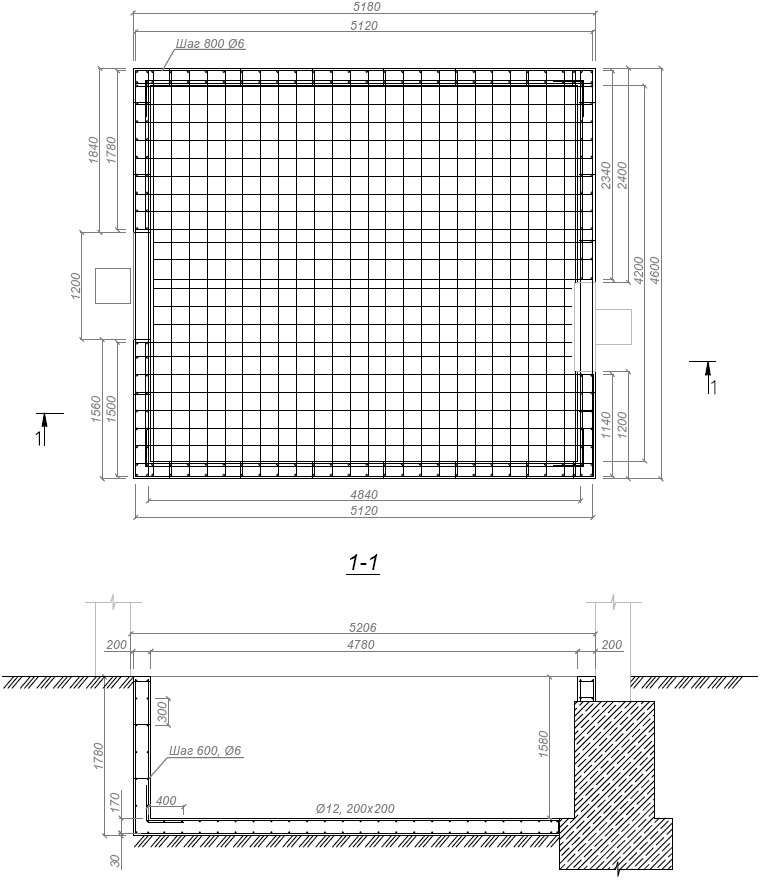

Согласовываем с клиентом размеры будущего сооружения и делаем проект.

155-foundation-p-01-

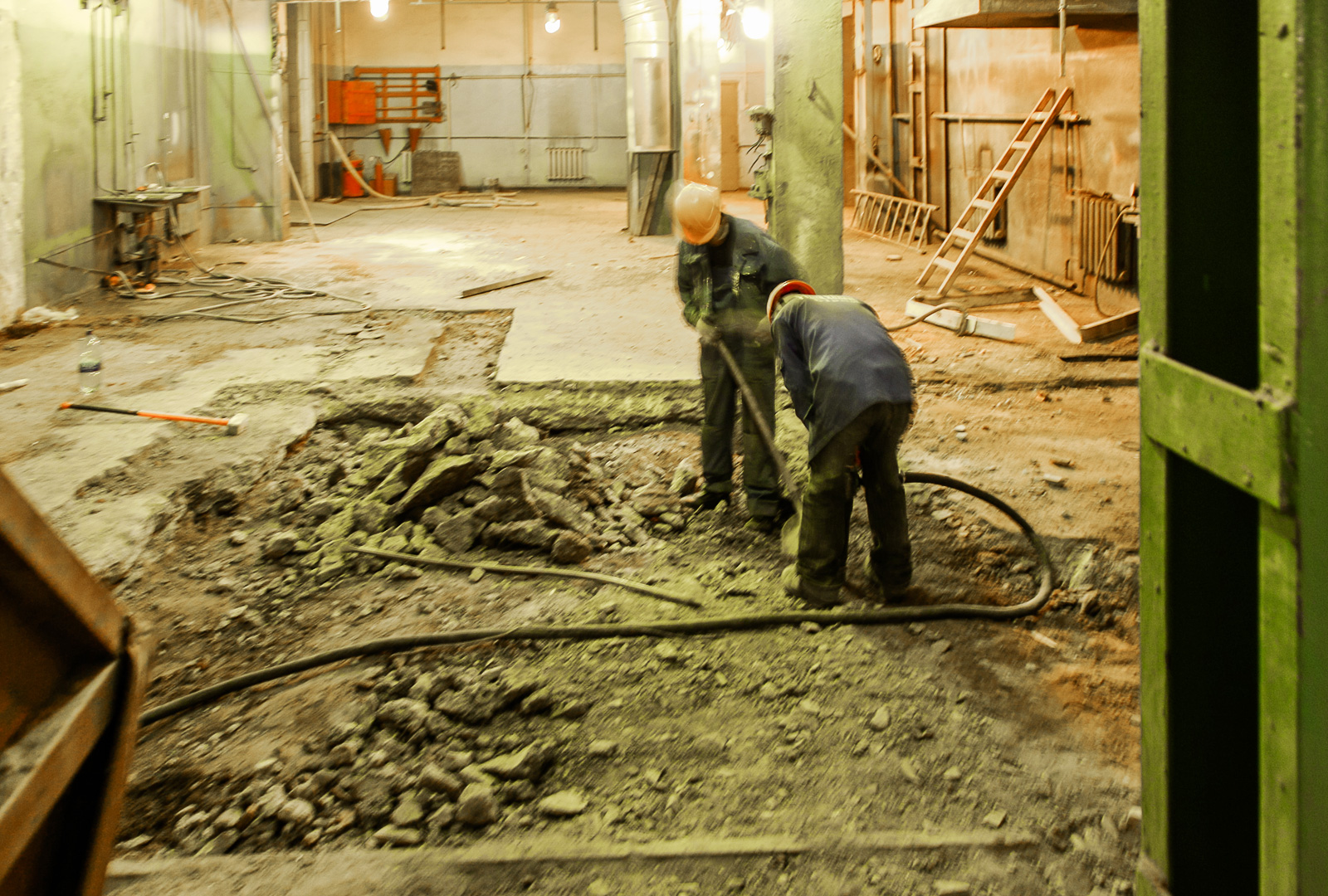

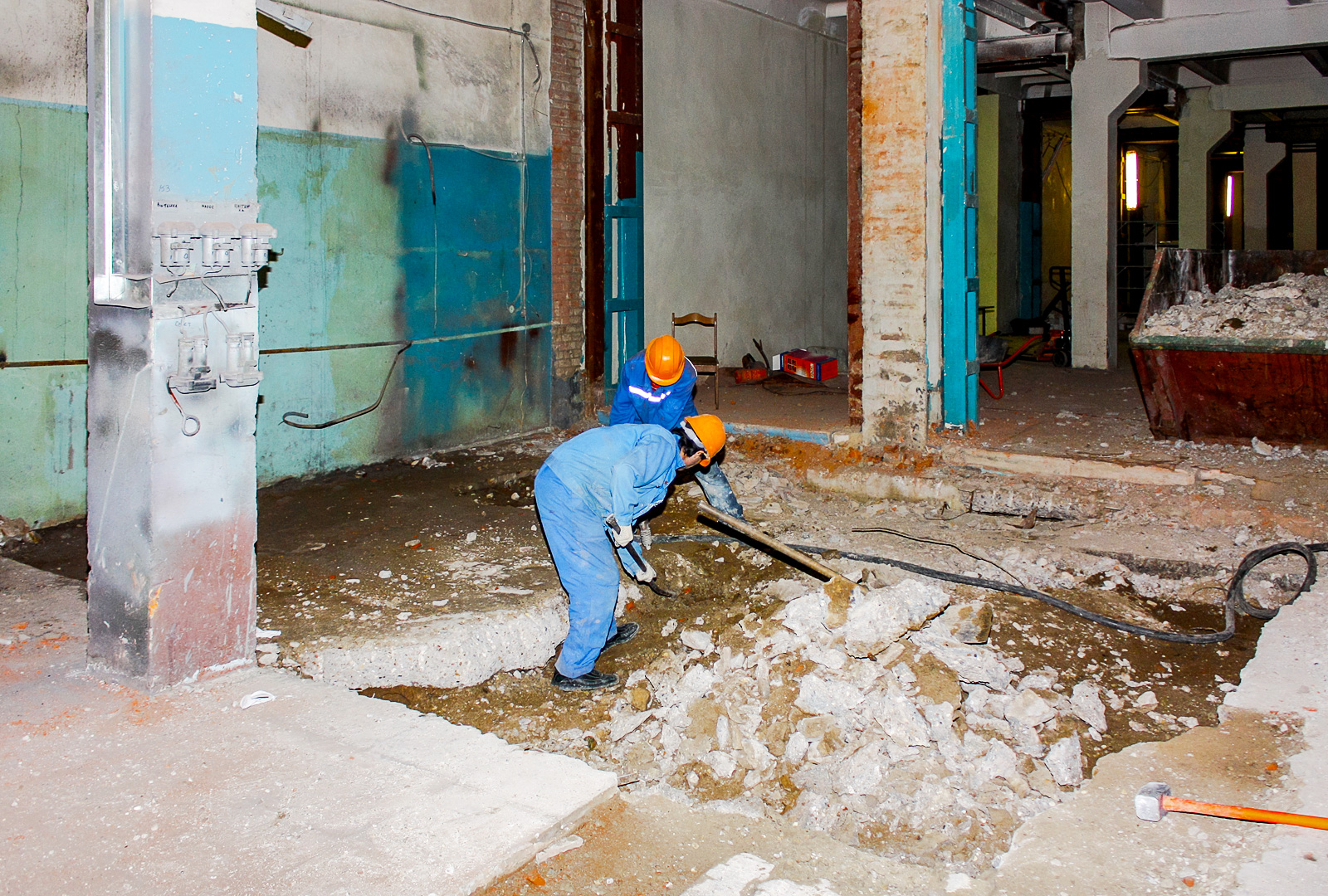

Работу начинаем с демонтажа двадцатисантиметровой плиты из прекрасного высокомарочного бетона.

155-foundation-p-02

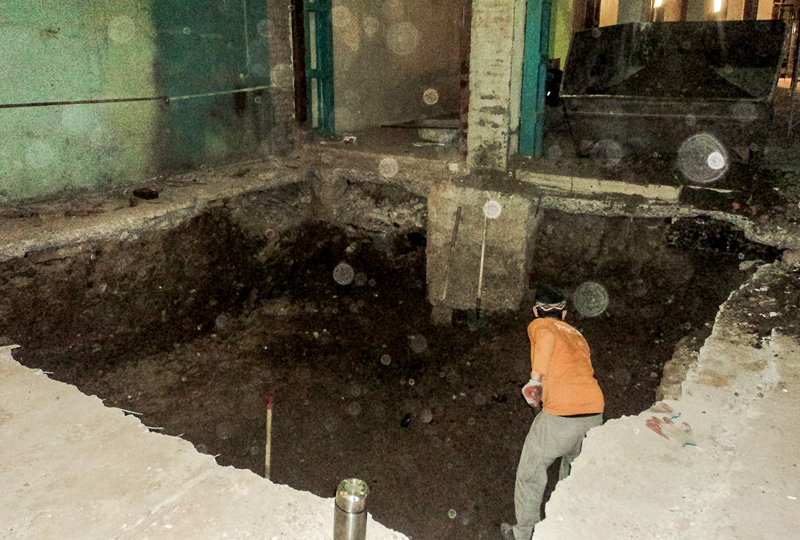

Затем отрываем котлован. В процессе работы находим пару чугунных трубопроводов, не отмеченных на старых планах.

155-foundation-p-03a-

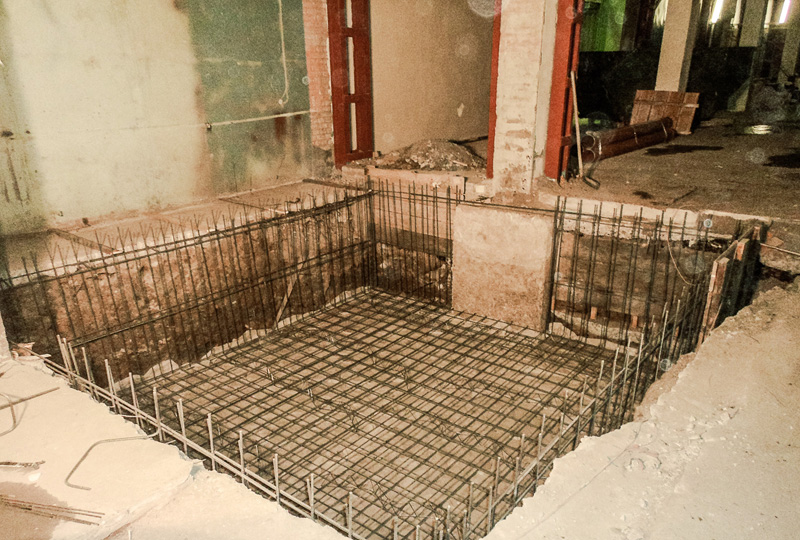

Вяжем арматурный каркас.

155-foundation-p-03b-

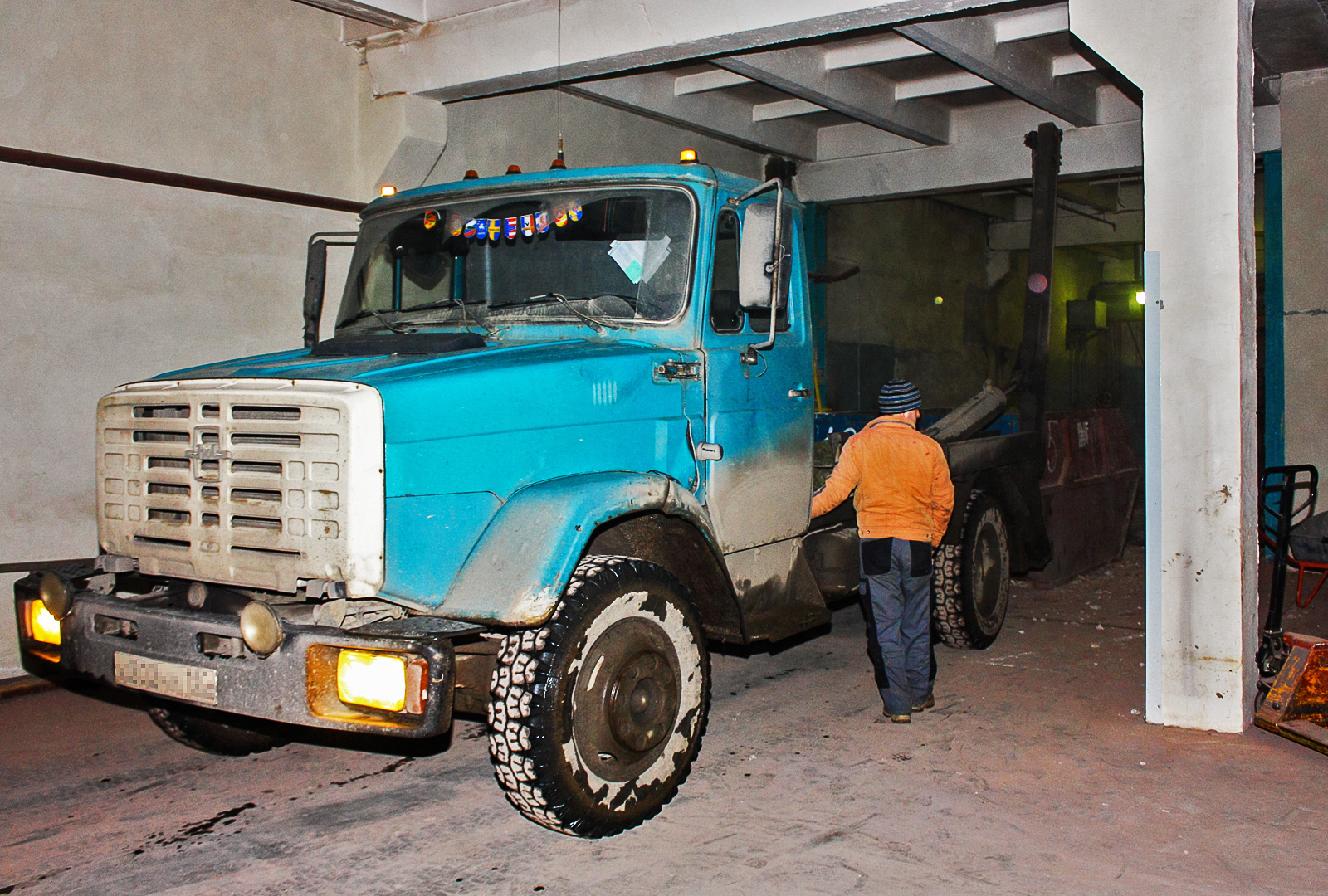

Клиент дал согласие на то, чтобы загнать в цех ЗиЛ с мусорным контейнером.

155-foundation-p-04a

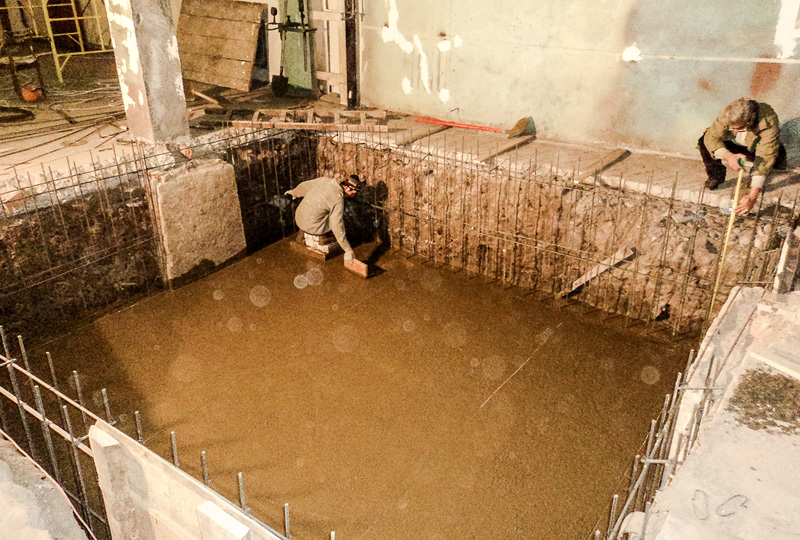

Бетонирование выполняем в два этапа. Вначале заливаем плиту.

155-foundation-p-05a-

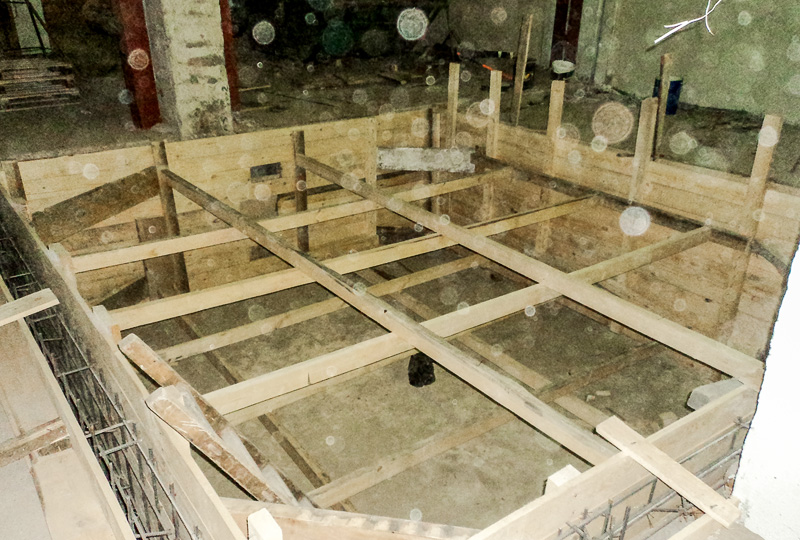

Затем устраиваем опалубку в форме «колыбели для кошки» и заливаем стены.

155-foundation-p-05b-

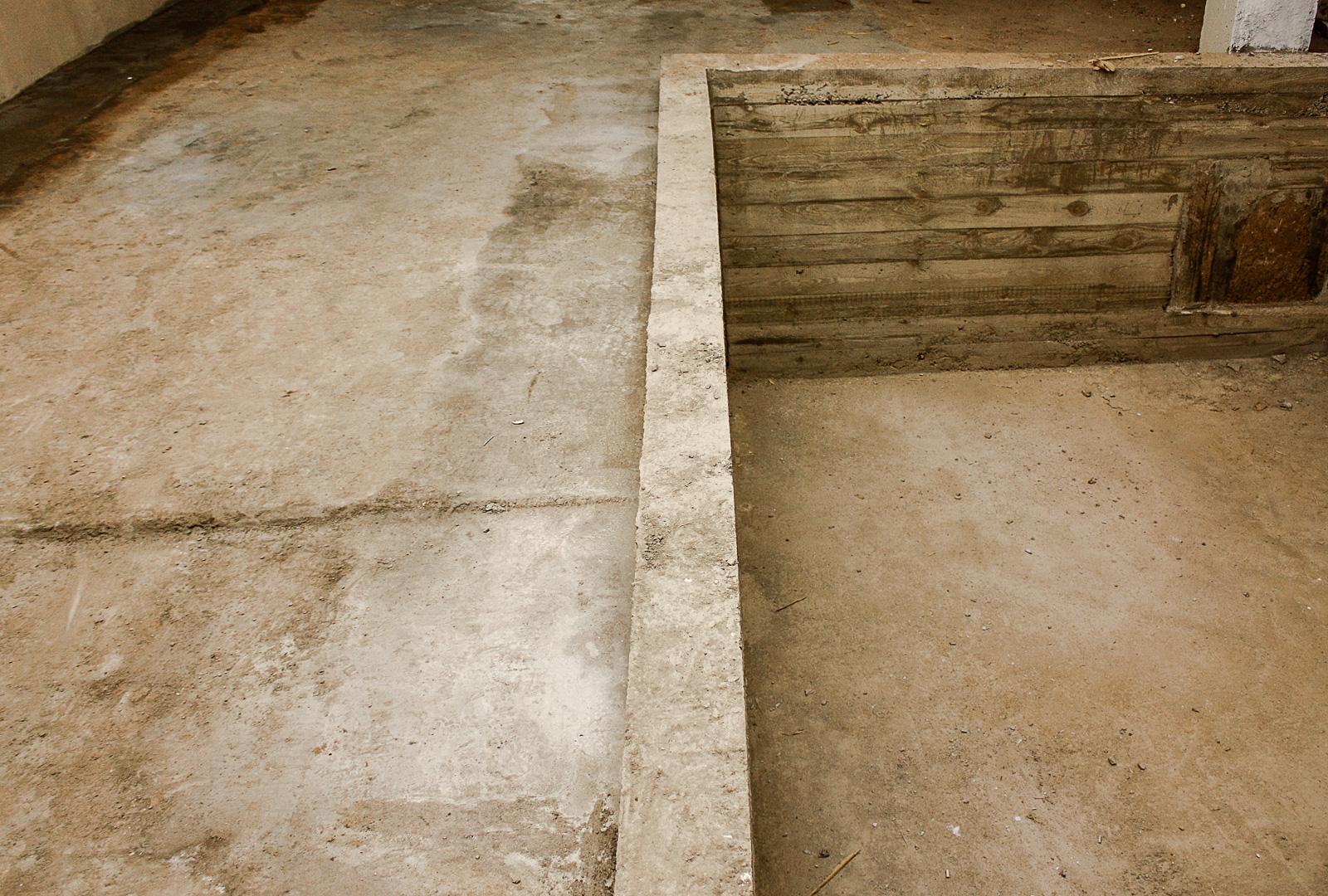

Стены делаем выше уровня чернового пола, чтобы будущий чистовой пол примкнул к «бассейну».

155-foundation-p-06

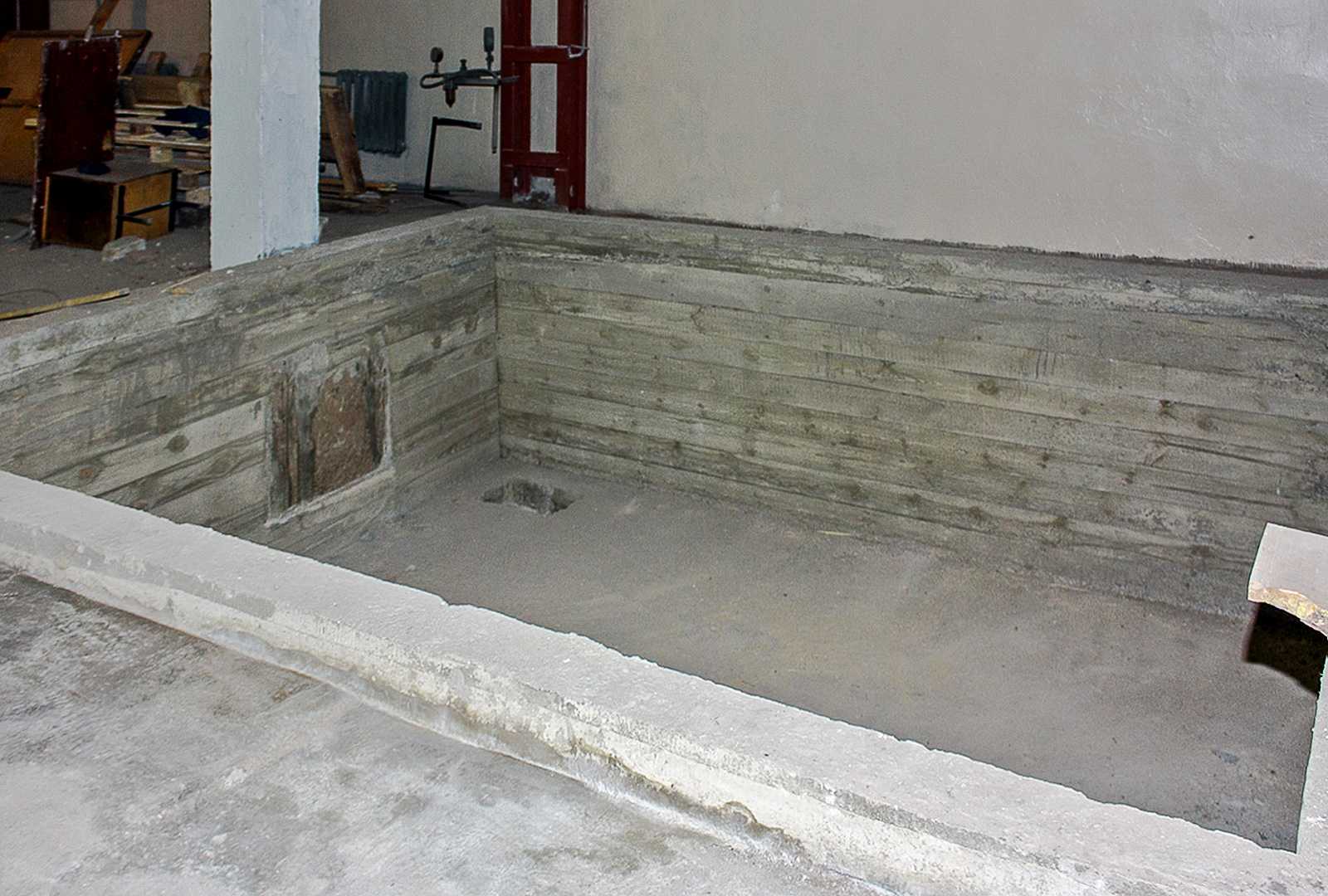

В днище емкости делаем углубление для насоса на случай выплеска химикатов из емкостей.

155-foundation-p-07

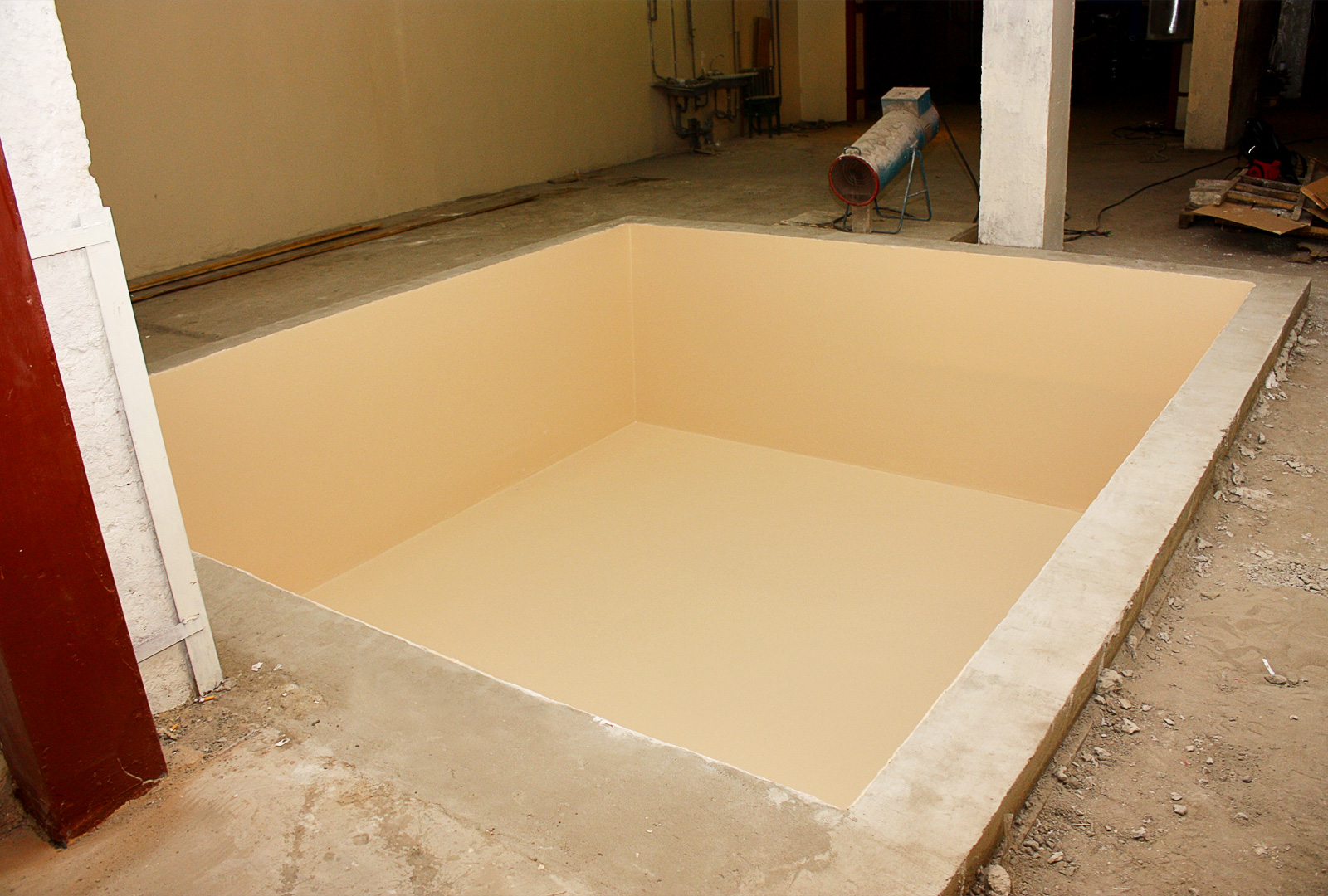

Выравниваем поверхность штукатуркой, затем наносим эластичные шпатлевку и краску. Они способны выдерживать воздействие химикатов.

155-foundation-p-08a

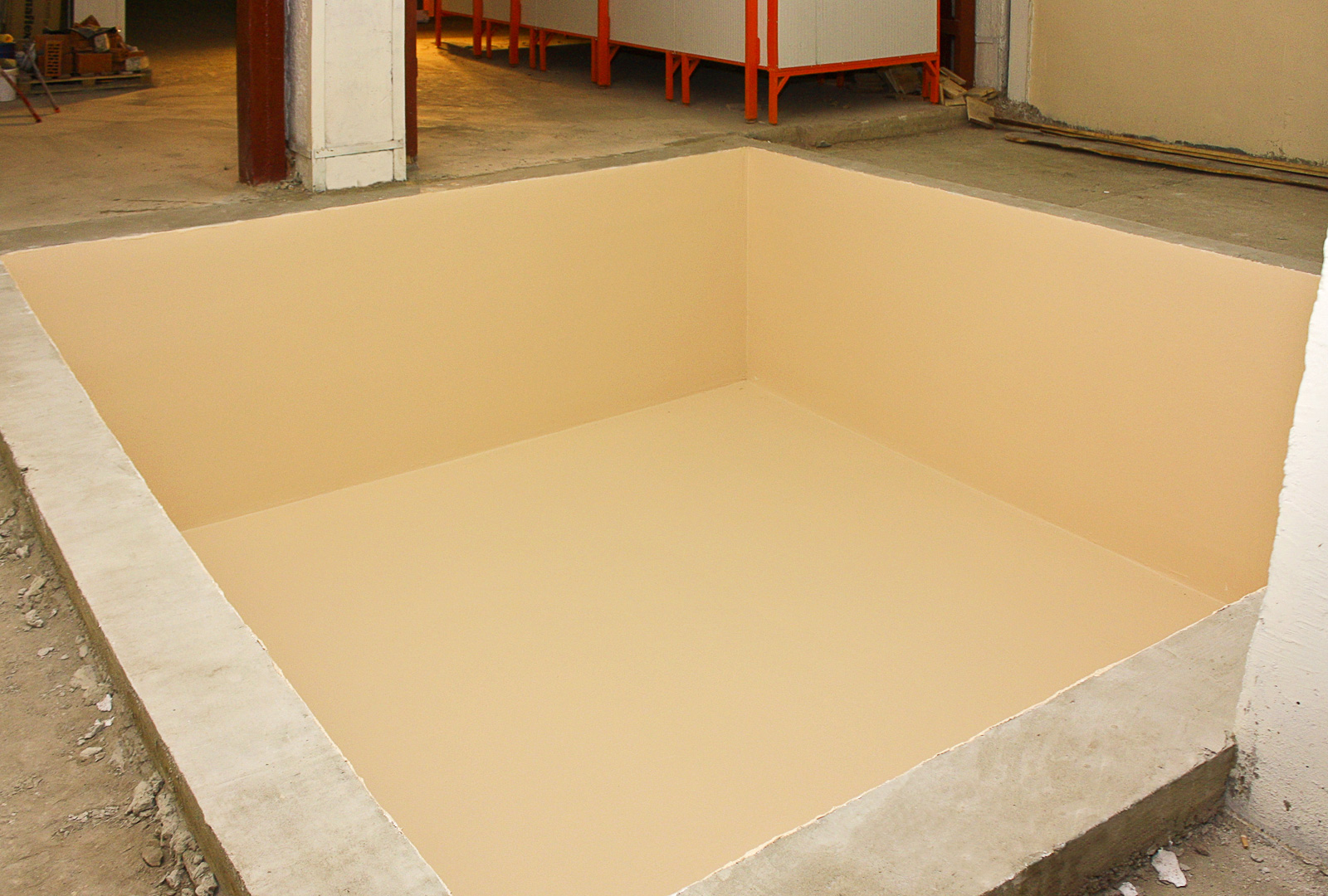

Красота, откуда ни посмотри.

155-foundation-p-08b
■
